刮板输送机

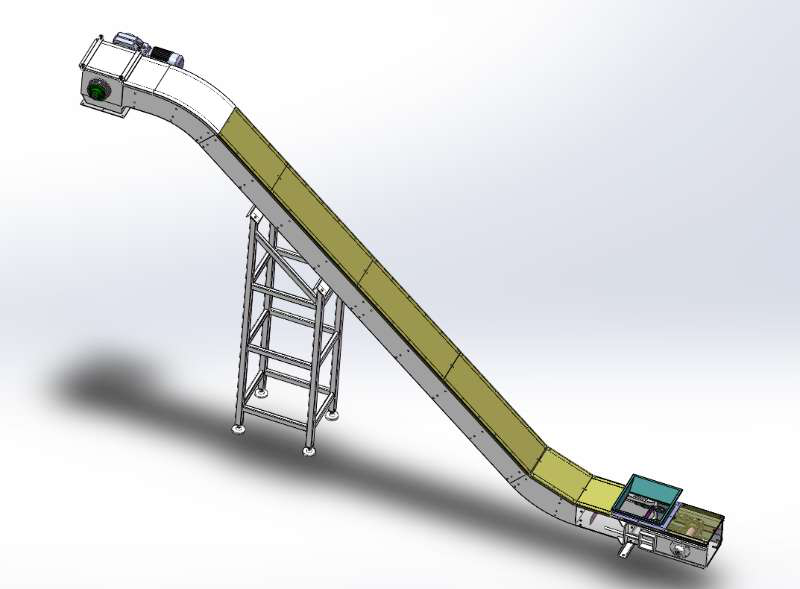

刮板输送机 刮板输送机

  • 简介:刮板输送机是输送粉尘状、小颗粒及小块状等散状物料的连续输送设备,可以水平、倾斜和垂直主送。输送时,刮板链条全部埋在物料中, 故称为埋刮板输送机。
产品详细

    输送原理及特点

    刮板输送机是输送粉尘状、小颗粒及小块状等散状物料的连续输送设备,可以水平、倾斜和垂直主送。输送时,刮板链条全部埋在物料中, 故称为埋刮板输送机。 散料具有内摩擦力和侧压力等特性。水平输送时,物料受到刮板链条在运动方向的推力,当料层间的内摩擦力大于物料与槽壁间的外摩擦力时,物料就随着刮板链条向前运动。在料层高度与机槽宽度之比值满足一定的条件时,料流是稳定的。  垂直输送时,主要依赖物料所具有的起拱特性。封闭机槽内的物料在受到刮板链条在运动方向的推力,且受到下部不断给料而阻止上部物料下滑的阻力时,产生横向侧压力,从而增加物料的内摩擦力,当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时,物料就随刮板链条向上输送,形成连续料流。  由于刮板链条在运动中有振动,有些物料的料供会时而被破坏,时而形成,因而使物料在输送过程中对于链条产生一种滞后现象,影响输送能力。

型号输送量(/h转速r/min链条型号mm功率
kw
有效宽度mm
GB2301-220-3238.12.2180
GB3002-420-3250.83.4250
GB3504-820-3263.54300
GB4008-1220-32675.5350
GB45012-2020-3276.27.5400
GB50020-2520-32101.67.5450
GB55025-3020-32101.611500

    应用范围及选用原则

    埋刮板输送机主要由封闭断面的壳体(机槽)、刮板链条、驱动装置及张紧装置等部件等组成。设备结构简单、体积小、密封性能好、安装维修比较方便;能多点加料、多点卸料,工艺选型及布置较为灵活;在输送飞扬性、有毒、高温、易燃易爆的物料时,可改善工作条件,减少环境污染。埋刮板输送机已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通等部门。

    布置形式

    刮板输送机有以下几种结构形式:

    1.水平型埋刮板输送机,输送长度可达80~120m,适用于一般性物料的输送,可多点加料或多点卸料。中间有隔板的水平型埋刮板输送机,设有多个进料口,通过计量闸门可任意调整各段物料的配比,适用于混合几种不同的散状物料。

    2.倾斜型埋刮板输送机,一般安装倾角为0°~30°。中间有隔板的倾斜型刮板输送机在物料完全充满下槽的情况下运行,即使倾角较大,仍能保证物料连续不断的输送。

    3.垂直型埋刮扳机,倾角可为30°~90°,提升高度可达30m,适用于输送一般性的物料。

    4.扣环型埋刮板输送机,可倾斜输送也能垂直输送,它所占空间较小,适用在较狭窄的工作环境中作移动设备适用。

    5.Z型埋刮板输送机,上水平段可根据需要设置任意数量的出料口,做到多点卸料。其输送高度一般为20m左右,水平输送距离小于30m。一般多用于向料仓和向锅炉房上煤。

    6.平面环型埋刮板输送机,可多点进料和多点卸料,适用于将物料分配给各个使用点,或收集各个进料点的物料统一排出。

    7.立面环型埋刮板输送机,可多点进料和多点卸料,适用多个料仓之间的循环运行,可完成物料的装、卸及倒仓、清仓作业。
