无轴螺旋输送机

无轴螺旋输送机 无轴螺旋输送机

  • 简介:无轴螺旋输送机主要由驱动装置、输送槽、机架、无轴螺旋叶片等组成。驱动装置带动无轴螺旋叶片旋转,通过螺旋片将栅渣输送至端部出料口。无轴螺旋输送机具有优良的密封性能,以确保栅渣、水、臭味不会从机壳中溢出。
产品详细

    主要结构与工作原理

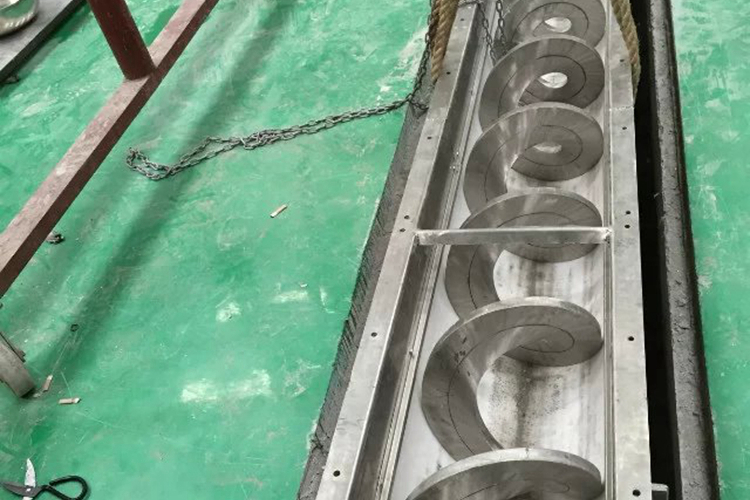

    无轴螺旋输送机主要由驱动装置、输送槽、机架、无轴螺旋叶片等组成。驱动装置带动无轴螺旋叶片旋转,通过螺旋片将栅渣输送至端部出料口。

    无轴螺旋输送机的进料斗向上扩口,以接纳格栅除污机的卸料,除接料口外,其余均采用罩盖密闭。无轴螺旋输送机具有优良的密封性能,以确保栅渣、水、臭味不会从机壳中溢出。

型号输送量(/h转速r/min螺旋直径mm功率
kw
角度
WLS2001-220-32Φ1602.228°
WLS2602-420-32Φ2203.428°
WLS3204-820-32Φ2805.528°
WLS3608-1220-32Φ3205.528°
WLS40012-2020-32Φ3507.528°
WLS45020-2520-32Φ4007.528°
WLS50025-3020-32Φ4501128°

    1、主要结构

    ⑴、驱动装置

    驱动装置适用于户外使用要求,电机减速装置采用轴装式减速机的结构形式,减速传动装置是斜齿轮或斜齿轮和蜗轮传动组合结构形式,齿轮设计按ISO、DIN或等同标准,服务系数≥1.2,减速机输出轴采用复式三唇密封,以避免漏油现象发生。减速机设有油位自动调节装置,以使齿轮传动在任何温度变化条件下均能达到良好的润滑。减速装置选用低噪音、高效率、密封良好的产品。

    驱动电机为法兰安装的异步感应电机,适用于电源380V,3相,50Hz,电动机为IP55保护,转速不大于1500r/min。

    ⑵、螺旋体

    无轴螺旋片具有足够的强度和刚度。

    ⑶、支撑架与输送槽

    输送机支撑架采用不锈钢型材制造,用不锈钢膨胀螺栓固定在混凝土的土建基础上。

    输送机槽厚度3.0mm,制成U型断面,除进料口敞开外,其余部分沿螺旋槽加平盖封闭,输送槽及盖板全部采用不锈钢材料制造。

    ⑷、衬圈

    输送机槽内的耐磨衬板或耐磨衬条应能方便地更换,材料采用尼龙,使用寿命应保证3年以上。

    2、工作原理

    物料由进料口进入,经螺旋逐渐推移至出口,完成输送过程。
