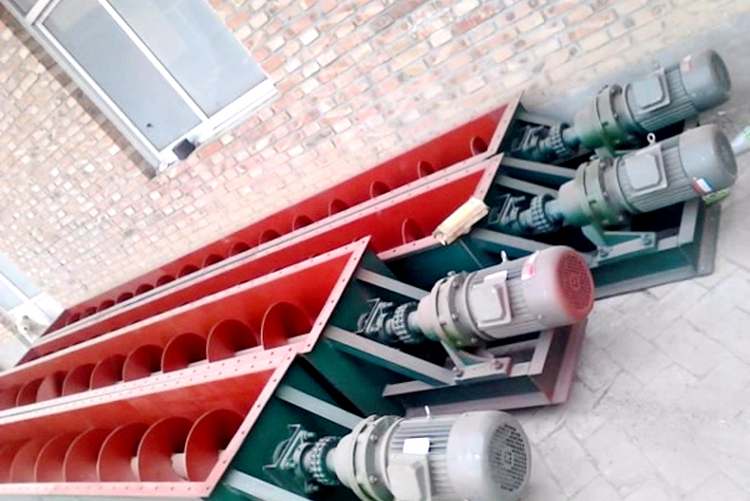

U型螺旋输送机

U型螺旋输送机 U型螺旋输送机

  • 简介:U型螺旋输送机是一种不带挠性牵引的连续输送设备,U型螺旋输送机按驱动方式分单端驱动和双端驱动两种。对于每一种直径的螺旋输送机,其功率是依输送量、输送物料、输送长度、输送高度等因素的不同而在很大的范围内变动的
产品详细

    U型螺旋输送机的特征

    U型螺旋输送机是一种不带挠性牵引的连续输送设备,它利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,其情况好象被持住不能旋转的螺母沿螺杆而作平移运动一样,使物料不与螺旋一起旋转的力是物料的重力和对于机壳的摩擦力。

    U型螺旋输送机的优点是:结构简单,维护方便;横断面的外形尺寸不大;可以在长度方向上任意位置进行进出物料;可以利用紧闭机壳的盖子达到较好的密封效果。

    因此U型螺旋输送机被广泛地应用在各种工业部门,用来输送各种各样的粉状、粒状和小块物料,如煤灰、水泥、砂、块煤、谷类等。它不易输送易变质的粘性大的结块物料。

    技术规范

    U型螺旋输送机的规格型号、螺旋直径、转速及输送能力见下表:

型号螺旋直径输送能力m3/h
20转/分2835467093140
PQ1141000.380.540.670.881.341.72.6
PQ1591450.791.121.391.832.83.75.5
PQ2001861.391.942.433.194.856.459.71
PQ2602463.75.26.58.613.117.426.2
PQ3002856.48.911.214.722.429.744.8
PQ35033510.114.117.723.235.447.170.8
PQ4003851521.126.334.652.670
PQ45043521.129.436.848.473.7


    对于每一种直径的螺旋输送机,其功率是依输送量、输送物料、输送长度、输送高度等因素的不同而在很大的范围内变动的,具体数值见设备总图。

    U型螺旋输送机的外形尺寸、全机重量也因输送长度、螺旋直径、制法等因素不同,因此不便一一列出,具体数值见设备总图。

    U型螺旋输送机按驱动方式分单端驱动和双端驱动两种。

    结构

    U型螺旋输送机结构组成:驱动装置、联轴器、螺旋轴、槽体、吊轴承装置、两端轴承装置、支座、机盖、进出料口等。

    传动系统

    U型螺旋输送机的传动系统是以电动机为原动力,经齿轮减速机减速,再经链条传动传递动力给螺旋轴。

感谢您访问上海平强包装机械制造有限公司官方网站!

如需订购U型螺旋输送机欢迎来电咨询:

联系人:李经理 17721098698

我们将竭诚为您提供让您满意的服务!
